I형 투수 식생블럭 시방서

1. 일반사항

1-1 적용범위

H형 투수식생블럭은 콘크리트 호안의 구조체에 식생기능을 부가하는 다공질(포러스)을 소재로 이용하여,

치수뿐만 아니라 미생물을 포함하는 동식물의 생식․생육장소로서의 기능을 갖게 하고 자연생태계의 보전, 하천경관의 향상 등을 목표로 하는 다자연형 하천을 만드는데 유효한 공법으로 하천 호안 및 도로절개지 사면 등에 적용되며 이에 대한 품질 시공, 운반, 모양 기준은 본 시방서에 의거 적용하고 본 시방에 기재되지 아니한 사항에 대해서는 감독원의 지시를 따른다.

1-2 제품의 정의

H형 투수식생블럭은 5∼13mm의 굵은 골재와 보통포틀랜드 시멘트를 사용하며 강도향상과 중성화 촉진을 위하여 실리카퓸을 혼입하고 인성을 증대시키기 위해 폴리프로필렌단섬유를 혼입하며 결합제의 유동성과 동결융해저항성을 향상시키기 위하여 고성능 AE 감수제를 첨가하여 제조하여 인위적으로 연속공극을 형성시켜 블록 상부로부터 블록 하부로 식생 뿌리가 관통, 착상이 가능하게 함으로서 식생기반을 조성하여 블록전면에 녹화가 가능하며 동시에 배면의 사토를 보호하여 상부의 빗물이나 유수로부터 법면의 침식과 유실을 방지하며, 식물의 생육으로 미생물과 소동물의 생육 공간 및 이동통로를 제공함으로써 자연생태계를 복원할 수 있는 환경친화적인 기능을 가지고 있는 제품이다.

1-3 제품의 재료

1) 시멘트 : 포틀랜트 시멘트 (KS L 5201), 고로 슬래그 시멘트(KS L 5210) 또는 이와 동등 이상의 것을 사용한다.

2) 골재 : 청결, 강경, 내구적인 것으로 먼지, 점토덩어리, 유기물, 가늘고 긴 돌 조각 등 유해물이 함유되지 아니한 것을 사용하여야 하며 다만, 골재는 입도가 일정하고 굵은 골재의 치수 눈이 최대 25mm 이하로 하고 소정의 압축강도가 되도록 배합 설계하여 사용해야 한다.

3) 물 : 기름, 산, 염분, 유기물, 기타 유해물이 포함되어서는 안 된다.

4) 혼화재 : 혼화재의 품질은 KS F 2567(콘크리트용 실리카퓸) 및 KS F 5405(플라이애시)규격에 적합한 것이어야 한다..

5) 혼화제 : 혼화제는 AE 감수제 또는 고성능 AE감수제를 사용하며 KS F 2560(콘크리트용 화학 혼화제) 규격에 적합한 것이어야 한다.

6) 보강용섬유 : 시멘트계 복합재료용 섬유로 폴리프로필렌섬유 또는 내알카리성 유리섬유를 사용하며 콘크리트 내에 특정 방향성이 없이 골고루 분산되고 제품에 해로운 영향을 주지 않는 것으로 사용한다.

1-4 제품의 제조

1) 물-결합제비(W/B) : 콘크리트의 물-결합제비는 20% 이상이다.

2) 재료의 계량 : 재료의 계량은 모두 무게로 한다. 다만 물, 또는 액상의 혼화제는 부피 또는 기타 확실한 방법으로 계량하여도 된다.

3) 성형 : 성형은 몰드내에 콘크리트 믹서로 혼합한 콘크리트를 투입하고 가압 진동기를 사용하여 다지면서 성형한다.

4) 양생 : 소요강도를 얻을 수 있도록 증기양생 및 노적양생 시켜야 한다.

1-5 제품의 시험

1) 제품의 강도시험은 다음에 준하여 시행하여야 한다.

단,감독관청의 요구에 따라 국가에서 공인된 시험기관의 시험규정 또는 현장관리시험규정에 준한다.

A. 시험 종류 : 압축강도

B. 시방 강도 : 100kg/㎠ 이상

C. 시험대상물량 : 본 제품 1롯트(5,000장) 당 3 장

D. 시험 횟수 : 1회

2) 공시체는 현장에 반입된 블록을 임의 채취하여 10×10×10㎝로 절단하여

시험하거나 공장 제작시 공시체를 제작하여 시험한다.

3) 강도시험은 재령 14일을 선택한다.

1-6 제품의 규격 및 형태

품 명	규 격	비 고
I형 투수식생블럭	560(400)×400×110

1-7 검사 및 검수

1) 납품 완료된 본 제품의 검사는 “1.1.5항에 준하고 외관 및 규격은 검수당시

임의채취 검사한다.

2) 검수는 공장 야적장 또는 현장이나 감독관이 별도 지정한 장소에서 할 수 있다.

3) 검사 소요일수는 납기에 가산하지 않으며 제작 과정에서 실시한 시험 성과표로

갈음할 수 있다.

4) 본 제품의 납품은 별도 공사 공정표에 의하여 공급해야 하며 납품기간 또는 별도

공사기간과 관련하여 감독관과 협의하여 공사현장에 야적장을 지정하여 납품할 수 있다.

2 시공규정

2-1 공사 착수전 검토사항

1) 현장에 반입되는 본 제품의 치수가 정확하고 파손이 없는 적정품질의 제품인가를

검수 후 반입한다.

2) 소 운반을 최대한 줄일 수 있도록 철저한 시공계획을 수립한다.

3) 타 공정과 중복작업이 있을 경우 자재의 파손이 우려되므로 앞 공정인 복토 및

면 고르기에 사용된 자재 및 장비를 주변정리하고 작업에 임할 수 있도록 해야 한다.

4) 시공자는 문제점이 생기지 않도록 사전에 예방조치 하여야 한다.

가. 공사용 차량진입로를 확인한다.

나.경사면이 급할 경우 붕괴가 예상되면 감독관과 협의하여 경사단면을 수정할 수 있어야 한다.

또한, 경사면 상단에는 계획시 예상한 것 이상의 하중이나 진동이 미치지 않도록 한다.

다. 기초하단 및 천단(상단마무리)콘크리트 토목구조물 도면을 확인하고 시공업무 구분을 확실히 한다. (호안 설계에 의해 결정된 콘크리트 기초는 기초지반 상태에 따라 호안을 완전히 지지할 수 있는 시공이 되어야하며 세부적인 사항은 설계도서 및 관련 하천공사 표준시방서를 참조한다.)

라. 기초상단 및 측면 콘크리트 구조물은 수직, 수평이 이루어 졌는가를 확인한다.

마.복토등에 사용하는 흙을 식생에 적합한 것인지를 확인하고 토양이 식생에 적합하지 않을 경우 발주자와 협의하여 외부에서 별도의 양질의 흙을 반입하도록 한다.

바. 본 제품의 시공 가능 경사도는 30～60도 이내로 한다.

2-2 붙이기 공사

1) 현장반입

가.야적장은 현장내로 18톤~25톤 트럭이 진입할 수 있도록 현장진입로를 개설하고 단지내를 정지하여 본 제품의 하차시 지게차 사용이 가능하게 한다. 야적장의 위치는 수평운반이 용이한 장소로 하고 부지는 평평하고 건조한 야적장이 되도록 한다.

나. 운반된 본 제품은 규격별로 적치하여 자재관리 및 수평운반이 용이하게 한다.

파렛트의 적재 제한 높이는 2단 이하로 하고 높이는 3.5m 이하로 한다.

2) 운반

가. 파렛트에 적재하여 수축성재료 또는 밴딩으로 포장하고 필요시 마구리 등을 각재나 플라스틱 등으로 보강하며 현장 도착시 이동이 용이한 곳에 규격별로 정리 한다.

나.수평 이동시 지게차를 이용하여 설치장소에 소요물량을 운반하고 운반과정에서 파손이 생기지 않도록 주의한다.

3) 붙이기공사

가. 붙이기공사 전 준비사항

블록에 묻은 흙 기타 유해물질을 제거하고 모서리가 심하게 파손되거나 균열이 있는 제품은 장외로 반출한다.

나. 바탕면 고르기

붙이기공사전 바탕면을 정리하고 바탕면이 요철이 있는 경우 양질의 흙으로 평활하게 수평을 잡아

고른다.

다. 수평 및 수직줄눈 표시

바닥의 수직 및 수평 평활도를 위해 실을 이용하여 표시하고 수직, 수평을 철저히 맞추어 평활한 면이 되도록 한다.

라. 블록 붙이기

블록과 블록 또는 이질재료와의 접합부위 및 보강부위는 도면에 맞게 시공하고 도면에 없는 경우에는 감독자와 협의 후 시공한다. 첫 블록과 마지막 블록은 기초 및 테두리 천단 콘크리트와 접착될 수 있도록 한다.

3. 녹화공사 일반사항

3-1 적용범위

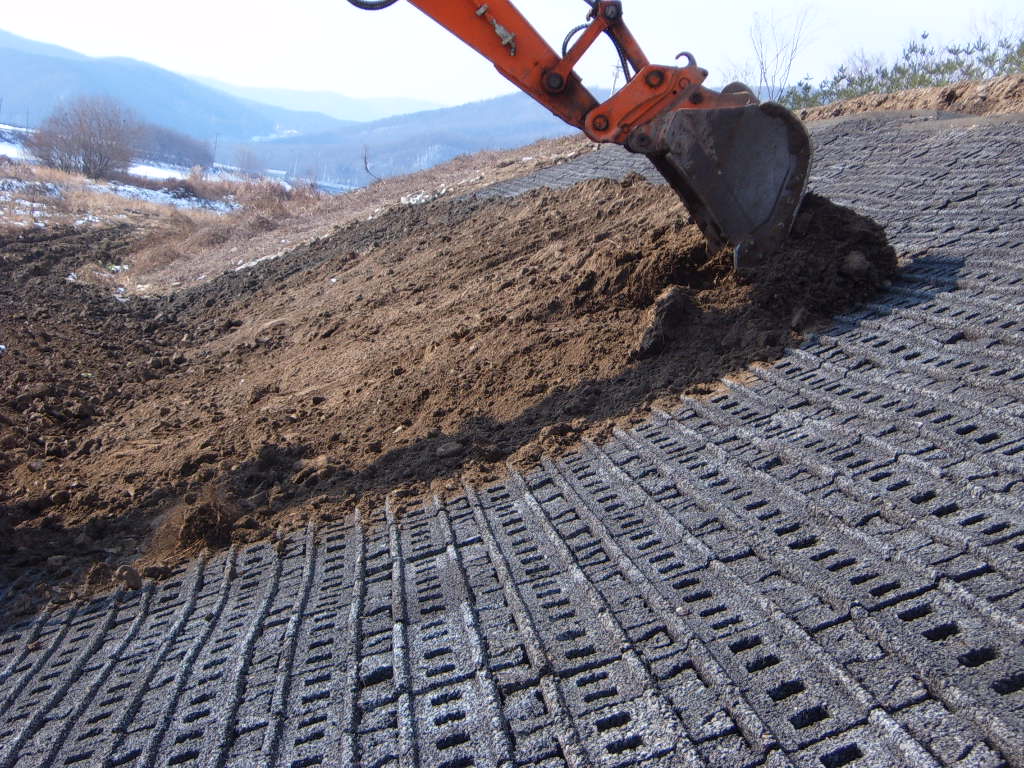

식물이 본 제품의 식재홀에 빗물과 유수로부터 안전하게 활착할 수 있도록 충진제를 충진한 후 복토한 다음 SEED SPRAY하고 볏거적덮기 순서로 시공하며 다음과 같은 곳에 적용한다.

1) 하천 저수호안 및 고수호안의 제방공사

2) 무너짐이 예상되는 도로법면의 사면공사

3) 기타 절, 성토면의 사면녹화공사

3-2 녹화공사 시공순서

3-2-1 복토

1) 5㎝이상 범위에서 시공 장소의 여건에 맞게 시공한다.

2) 식물생육에 적합한 토양을 복토하여 시공한다.

3-2-2 Seed Spray 및 볏거적덮기 시공

1) 양잔디와 향토초종을 일정비율로 혼합하여 Seed Spray 한다.

2) 볏거적이 복토면에 완전하게 밀착 되도록 잘 펴서 붙인다.

3) 고정핀으로 새끼줄을 연결하여 볏거적이 법면에 고정되도록 일정한 간격으로

박아서 고정시킨다.

3-2-3 관수

시공 후 관수는 물이 흘러내릴 정도로 볏거적 위에 충분히 2회에 걸쳐서 관수한다.
